LCD Nokia 3310 & Swordfish
Бегущая строка на дисплее от Nokia 3310

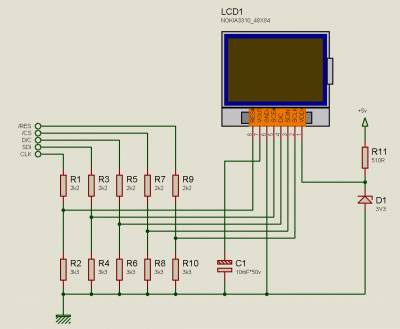

Давным давно интересовала данная тема. Но писать данную программу на асме небыло ни желания, ни сил. Про дисплеи от 3310 по просторам И-нета лежит куча информации и примеров использования. На Барсике не особо много, вот и решил исправить этот недостаток, заодно и испытать возможности данного стекла. Смею напомнить что существуют 2 вида данного дисплея. Оригинал и соответственно неоригинал. В оригинале используется контроллер pcd8544, в неоригинале LPH7779(Если память не изменяет) Визуальное отличие что у оригинала на металлическом ободе вокруг стекла красуется надпись Nokia, у неоригинала ее нет. По распайке и схеме подключения: Распиновка и описание контроллера можно найти здесь:здесь. Тут же находится и прога для создания картинок и шрифтов для данного дисплея. Так же еще одна интересная ссылка: http://rifer.ucoz.ru/publ/1-1-0-17 Схема подключения дисплея:

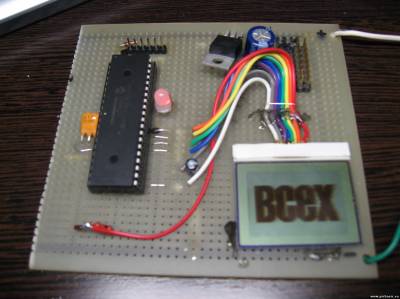

Варианты подключения могут быть иными, главное что бы напряжение на ногах дисплея не превышало 3.3V. Стабилитроны в качестве делителей напряжения не подойдут, т.к. эти детали на высоких скоростях работать не умеют. Фотка собранного на руках девайса:  Видео к эксперименту:здесь Прошу прощение за качество, экономим платный трафик, переключусь на безлимитку - исправлю. И в заключении архив с проджектом: Nokia3310LCD.rar Схема(из которой выдраны все делители для увеличения скорости) Всем Успехов !!!!! Фурнитура для тентов http://spt-m.ru/ – это важная и незаменимая составляющая абсолютно каждой тентовой конструкции. Именно благодаря качественной и правильно подобранной фурнитуре можно достичь максимальной устойчивости ко внешним воздействиям, надежной фиксации элементов, легкого открытия/закрытия конструкции при необходимости. | ||
