Введение

Современные здания — от офисных центров до жилых комплексов — всё чаще оснащаются интеллектуальными системами, которые управляют не только светом и безопасностью, но и микроклиматом. Одним из самых эффективных решений в этой области стали VRF-системы (Variable Refrigerant Flow) — климатические комплексы, способные гибко подстраиваться под потребности каждого помещения. Но за их возможностями стоит не только мощное холодильное оборудование, но и продвинутая электроника, которая превращает набор труб и компрессоров в «умную» экосистему.

Сегодня VRF-технологии — это уже не просто кондиционирование. Это синтез инженерной механики, термодинамики и цифрового управления. Электронные блоки, датчики, микропроцессоры и программное обеспечение работают в единой связке, обеспечивая точный контроль температуры, экономию энергии и комфорт без лишнего шума или сквозняков. В этой статье мы разберёмся, как именно электронное управление делает VRF-системы такими эффективными, надёжными и востребованными в современном строительстве и реконструкции.

Принцип работы VRF-систем: от хладагента до цифрового сигнала

VRF-системы устроены иначе, чем привычные сплит-системы. Вместо того чтобы связывать один внутренний блок с одним наружным, они используют единую наружную установку, к которой подключаются сразу несколько (иногда — десятки) внутренних блоков. Все они работают по единой холодильной магистрали, по которой циркулирует хладагент. Но ключевое отличие — в том, как именно регулируется поток этого хладагента.

Как это работает на физическом уровне

Основа технологии — переменный расход хладагента (отсюда и название Variable Refrigerant Flow). В зависимости от того, сколько тепла нужно отвести или подать в конкретное помещение, система изменяет объём хладагента, направляемого в соответствующий внутренний блок. Это достигается за счёт инверторного компрессора во внешнем блоке, который плавно меняет свою производительность вместо того, чтобы просто включаться и выключаться.

Где в этом процессе электроника?

Без цифрового управления такая гибкость была бы невозможна. Каждый внутренний блок оснащён датчиками температуры, давления и иногда даже влажности. Эти данные постоянно передаются в центральный контроллер системы. Там на их основе рассчитывается оптимальный режим работы компрессора, положение электронных расширительных вентилей и скорость вентиляторов.

Вот как выглядит типичный цикл взаимодействия:

• Датчики в помещениях фиксируют текущую температуру.
• Информация поступает в главный контроллер VRF-системы.
• Контроллер анализирует запросы всех зон и формирует команды для компрессора и вентилей.
• Инверторный компрессор плавно изменяет частоту вращения.
• Электронные расширительные вентили точно дозируют подачу хладагента в каждый контур.
• Система переходит в новый устойчивый режим без резких скачков мощности.

Таким образом, физический процесс охлаждения или обогрева напрямую управляется цифровыми сигналами. Хладагент — это «рабочая жидкость», а электроника — «дирижёр», который решает, сколько её куда направить и когда. Именно эта связка делает VRF-системы одновременно энергоэффективными, тихими и способными обслуживать сложные объекты с разнородными климатическими потребностями.

Роль электроники в точном управлении микроклиматом

Комфорт в помещении — это не просто «холодно» или «тепло». Это баланс температуры, влажности, скорости воздуха и даже распределения тепла по высоте комнаты. Добиться такого уровня контроля без электроники невозможно. Именно цифровые компоненты превращают VRF-систему из простого кондиционера в интеллектуальный инструмент управления микроклиматом.

Датчики: глаза и уши системы

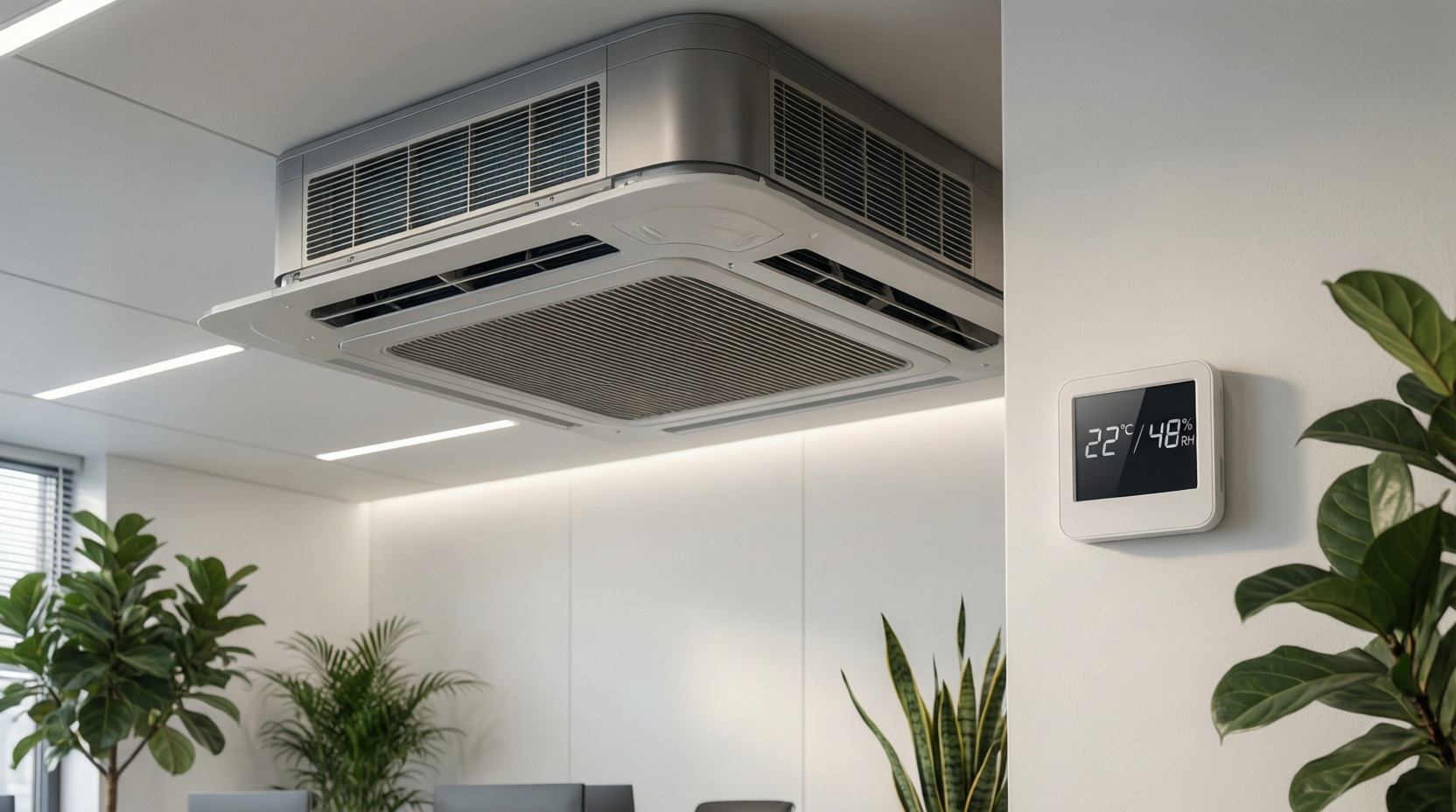

Современные внутренние блоки VRF оснащаются целым набором сенсоров:

• Температурные датчики — отслеживают как температуру воздуха на входе и выходе, так и температуру в зоне пребывания людей (в некоторых моделях — с помощью ИК-датчиков).
• Датчики давления хладагента — помогают контролировать корректность циркуляции и предотвращать перегрев компрессора.
• Датчики влажности — особенно важны в южных регионах, например в Краснодарском крае, где летняя влажность может сильно снижать ощущаемый комфорт.
• Датчики загрязнения фильтров — сигнализируют о необходимости обслуживания, сохраняя эффективность работы.

Алгоритмы вместо кнопок

Раньше пользователь сам выбирал режим и мощность. Сегодня система делает это за него — и гораздо точнее. На основе данных с датчиков встроенный микропроцессор применяет адаптивные алгоритмы, которые:

• автоматически подбирают оптимальную температуру под текущие условия;
• регулируют скорость вентилятора так, чтобы не создавать сквозняков;
• учитывают время суток, наличие людей (если подключены соответствующие датчики) и даже погоду за окном (через API или внешние датчики);
• плавно изменяют параметры, избегая резких скачков, которые вызывают дискомфорт.

В результате пользователь получает стабильный климат без необходимости постоянно «подкручивать» настройки. А для владельца здания — снижение нагрузки на оборудование и экономию электроэнергии, ведь система работает только настолько, насколько это действительно нужно.

Интеллектуальные контроллеры и датчики: «мозг» современной VRF-системы

Если компрессор и теплообменники — это «мышцы» VRF-системы, а хладагент — её «кровь», то центральный контроллер и сеть датчиков — безусловно, «мозг». Именно он принимает решения, координирует работу всех узлов и обеспечивает ту самую гибкость, ради которой выбирают VRF-технологии.

Что делает контроллер «интеллектуальным»?

Современные контроллеры VRF — это не просто реле или таймеры. Это полноценные микропроцессорные модули со встроенным ПО, способные:

• Обрабатывать данные от десятков датчиков в реальном времени.
• Прогнозировать изменения нагрузки на основе исторических данных.
• Автоматически балансировать распределение хладагента между зонами с разными режимами (например, охлаждение в одном помещении и обогрев в другом).
• Диагностировать нештатные ситуации — от утечки хладагента до перегрева компонентов — и предупреждать владельца до возникновения серьёзной поломки.

Как взаимодействуют контроллер и датчики

Связь между «мозгом» и «органами чувств» построена на цифровых протоколах (чаще всего — RS-485 или Modbus). Это позволяет передавать не просто сигналы «вкл/выкл», а точные числовые значения с минимальной задержкой. Например:

• Температурный датчик в гостиной сообщает: «+24,3 °C».
• Датчик давления в магистрали сигнализирует: «давление ниже нормы на 12 %».
• Контроллер сравнивает эти данные с заданными параметрами и корректирует частоту компрессора, открывает нужный электронный вентиль и снижает обороты вентилятора в спальне, где уже достигнута целевая температура.

Локальное и облачное управление

Сегодня многие VRF-системы поддерживают подключение к локальной сети и даже к облаку. Это означает, что «мозг» системы может:

• Получать обновления прошивки для улучшения алгоритмов работы.
• Отправлять отчёты об энергопотреблении и состоянии оборудования на смартфон владельца или в службу технической поддержки.
• Интегрироваться с другими инженерными системами здания — от освещения до пожарной сигнализации.

Всё это превращает VRF из автономного климатического устройства в часть единой «умной» инфраструктуры, где каждое решение принимается не по шаблону, а с учётом текущей ситуации и долгосрочных целей — будь то комфорт, экономия или надёжность. Особенно востребованы такие решения в регионах с переменчивым климатом, например в Краснодарском крае, где требуется гибкое управление как температурой, так и влажностью. Подобные VRF-системы под ключ уже успешно применяются в жилых комплексах, офисах и торговых центрах Юга России.

Энергоэффективность через цифровые алгоритмы управления

Одно из главных преимуществ VRF-систем — высокая энергоэффективность. Но достигается она не за счёт одного лишь инверторного компрессора, а благодаря слаженной работе всего цифрового «организма»: датчиков, контроллеров и адаптивных алгоритмов. Именно программная часть позволяет системе тратить ровно столько энергии, сколько нужно — ни ваттом больше.

Как алгоритмы экономят электричество

Традиционные системы часто работают по принципу «всё или ничего»: компрессор включается на полную мощность, пока не достигнет заданной температуры, затем выключается. VRF же использует непрерывную модуляцию, и вот как это происходит на уровне управления:

• Плавное регулирование частоты компрессора. Вместо резких пусков система поддерживает минимально необходимую производительность, что снижает пиковые нагрузки на сеть и износ оборудования.
• Зонирование по реальному спросу. Если в половине помещений никто не работает, система автоматически снижает подачу хладагента туда, не расходуя энергию впустую.
• Прогнозирующая логика. Некоторые контроллеры анализируют график использования помещений и заранее корректируют режим, чтобы избежать энергозатратных «скачков» при резком изменении нагрузки.
• Режимы «умного старта» и «плавного завершения». Утром система не выдаёт максимум холода сразу, а постепенно доводит климат до комфортного уровня, экономя до 15 % энергии в переходные периоды.

Цифровой учёт и оптимизация

Современные VRF-контроллеры ведут детальный учёт энергопотребления — как общей системы, так и отдельных блоков. Эти данные можно использовать для:

• Выявления неэффективных зон (например, помещения с постоянными теплопотерями или избыточным солнечным нагревом).
• Настройки тарифного расписания: ночью или в выходные система переходит в экономичный режим без участия человека.
• Формирования отчётов для сертификации зданий по стандартам энергоэффективности (например, LEED или BREEAM).

В итоге энергосбережение становится не просто побочным эффектом, а целенаправленным результатом работы цифровых алгоритмов. Это особенно важно в коммерческой недвижимости, где климатическое оборудование может составлять до 40–60 % от общего энергопотребления здания.

Интеграция с системами «умного здания»: протоколы и совместимость

Современное здание — это сложный организм, где климат, освещение, безопасность и энергоснабжение должны работать в унисон. VRF-системы давно перестали быть изолированными островками комфорта: сегодня они легко встраиваются в экосистему «умного здания» благодаря открытой архитектуре и поддержке стандартных протоколов связи.

Как происходит интеграция на практике

Центральный контроллер VRF-системы выступает как один из узлов общей инженерной сети. Он может как получать команды от системы управления зданием (BMS — Building Management System), так и передавать ей данные о состоянии оборудования, текущих режимах и потреблении энергии.

Для этого используются проверенные промышленные протоколы:

• Modbus RTU/TCP — самый распространённый стандарт для обмена данными между инженерными системами. Поддерживается практически всеми производителями VRF-оборудования.
• BACnet — международный протокол, часто применяемый в крупных коммерческих объектах. Обеспечивает глубокую интеграцию без необходимости писать кастомные драйверы.
• KNX — популярный в Европе и всё чаще встречающийся в России стандарт для «умного дома» и небольших офисов. Позволяет управлять климатом через те же панели, что и свет или жалюзи.
• API и облачные интерфейсы — современные системы предлагают RESTful API или MQTT-шлюзы для подключения к IoT-платформам и мобильным приложениям.

Что даёт такая интеграция?

Объединение VRF с BMS или «умным домом» открывает новые возможности:

• Единая точка управления. Администратор или жилец видит и регулирует климат на том же интерфейсе, что и другие системы — будь то сенсорная панель в холле или приложение на смартфоне.
• Сценарное управление. Например, при активации «режима встречи» в конференц-зале автоматически включается вентиляция, снижается температура и гаснет лишний свет.
• Повышенная безопасность. При срабатывании пожарной сигнализации VRF-система может автоматически перейти в режим вытяжки или полностью отключиться, чтобы не распространять дым.
• Централизованный мониторинг. Управляющая компания может отслеживать состояние климатического оборудования во всех своих объектах из единого центра.

Важно, что большинство ведущих брендов VRF-оборудования предоставляют готовые драйверы и техническую документацию для интеграторов. Это ускоряет внедрение и снижает риски несовместимости. В результате климатическая система становится не просто потребителем энергии, а активным участником интеллектуальной инфраструктуры здания.

Надежность и диагностика: как электроника повышает срок службы оборудования

Надёжность VRF-системы — это не только качество компрессоров или теплообменников. Большую роль играет именно электроника: она не только управляет работой, но и защищает оборудование от перегрузок, ошибок монтажа и неблагоприятных условий эксплуатации. Благодаря этому современные VRF-установки служат десятилетиями даже при интенсивной нагрузке.

Как электроника предотвращает поломки

Встроенные микроконтроллеры постоянно отслеживают параметры работы и вмешиваются до того, как возникнет серьёзная проблема. Вот несколько примеров такой «проактивной защиты»:

• Контроль температуры компрессора. При перегреве система автоматически снижает производительность или переходит в режим охлаждения масла, предотвращая заклинивание.
• Защита от гидроудара. Электронные расширительные вентили управляют подачей хладагента так, чтобы избежать попадания жидкого хладагента в компрессор — одной из главных причин выхода его из строя.
• Балансировка нагрузки между компрессорами. В многокомпрессорных наружных блоках контроллер равномерно распределяет рабочие часы, продлевая общий ресурс установки.
• Контроль напряжения питания. При скачках в электросети система либо корректирует работу, либо безопасно отключается, защищая чувствительную электронику.

Самодиагностика и удалённый мониторинг

Если нештатная ситуация всё же возникает, VRF-система не просто «гаснет» — она сообщает, что именно пошло не так. Современные контроллеры фиксируют сотни параметров и сохраняют историю событий. Это позволяет:

• Точно определить причину сбоя — от засорённого фильтра до утечки хладагента.
• Сократить время простоя: сервисный инженер получает код ошибки и рекомендации ещё до выезда на объект.
• Проводить профилактическое обслуживание по фактическому состоянию, а не по календарю.

Многие системы также поддерживают удалённый доступ через облачные платформы. Владелец или сервисная служба могут в любой момент проверить статус оборудования, посмотреть логи или обновить прошивку — без необходимости физического присутствия на объекте.

Результат — меньше простоев, дольше срок службы

Благодаря такой многоуровневой защите VRF-системы демонстрируют на практике ресурс до 15–20 лет и более. При этом стоимость владения (TCO) оказывается ниже, чем у менее «умных», но внешне похожих решений. Ведь надёжность — это не отсутствие поломок, а способность предотвращать их заранее. И в этом вопросе электроника работает тише, но эффективнее любого механического предохранителя.

Будущее климатических систем: тренды в электронном управлении VRF

Развитие VRF-технологий уже давно идёт не за счёт увеличения мощности или размеров, а благодаря интеллектуализации. Электронное управление становится всё более «умным», адаптивным и взаимосвязанным. Вот ключевые направления, которые определят облик климатических систем ближайшего будущего.

Искусственный интеллект и машинное обучение

Современные контроллеры постепенно переходят от жёстких алгоритмов к самообучающимся моделям. Уже сегодня некоторые системы анализируют поведение пользователей, погодные данные и графики загрузки здания, чтобы:

• Автоматически формировать персонализированные климатические профили для разных зон.
• Прогнозировать пиковые нагрузки и заранее оптимизировать работу компрессоров.
• Снижать энергопотребление без ущерба для комфорта — например, слегка корректируя температуру в нерабочие часы на основе исторических данных.

Глубокая интеграция с IoT и цифровыми двойниками

VRF-системы всё чаще становятся частью промышленного интернета вещей (IIoT). Это означает:

• Постоянный поток телеметрии в облачные платформы для аналитики и предиктивного обслуживания.
• Создание «цифровых двойников» оборудования — виртуальных копий, на которых можно моделировать разные сценарии эксплуатации и тестировать обновления ПО без риска для реального объекта.
• Автоматическую генерацию отчётов по CO?-следу и энергоэффективности для ESG-отчётности.

Децентрализованное управление и edge-вычисления

Чтобы снизить задержки и повысить отказоустойчивость, производители всё чаще размещают вычислительные функции непосредственно в контроллерах VRF (так называемые edge-устройства). Это позволяет:

• Принимать решения локально, даже при отсутствии связи с облаком.
• Обеспечивать мгновенную реакцию на изменения — например, при резком повышении температуры в серверной.
• Сохранять конфиденциальность данных, не передавая их за пределы объекта без необходимости.

Экологичность как часть логики управления

Новые поколения контроллеров учитывают не только комфорт и стоимость, но и экологический след. Системы начинают:

• Автоматически выбирать режимы с минимальным выбросом CO? — например, используя ночные часы с «зелёной» энергией для предварительного охлаждения тепловых аккумуляторов.
• Оптимизировать работу под новые хладагенты с низким потенциалом глобального потепления (GWP), корректируя давление и расход в реальном времени.
• Интегрироваться с солнечными инверторами и системами накопления энергии для максимального использования возобновляемых источников.

Всё это говорит о том, что будущее VRF — не в «железе», а в коде. Климатическая система завтрашнего дня будет не просто поддерживать температуру, а активно участвовать в создании устойчивой, эффективной и человекоориентированной среды обитания.

© Автор статьи Хижняк Виктория, специалист по инженерным системам климат-контроля
компании Территория Климата —
